8. Таблицы ​

«Таблицы» предназначены для получения аналитических срезов и сводных данных по атрибутам всех типов сущностей Soilbox, входящих в проекты. Администраторы могут также использовать «Таблицы» для пакетного редактирования атрибутов (как в Excel) — например, назначения новых координат, однотипных заданий по скважинам, уточнение геоморфологических элементов точек и пр.

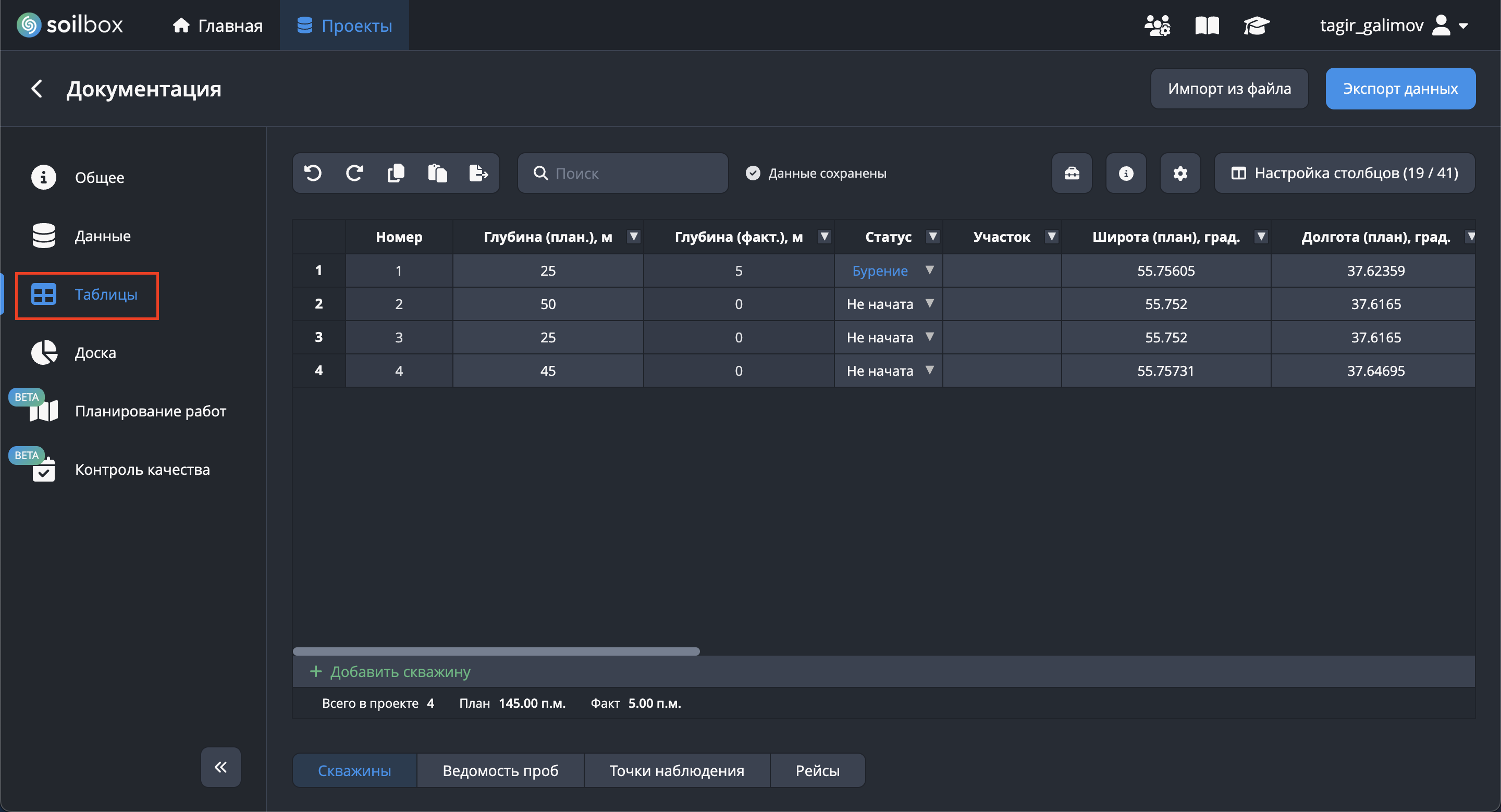

Чтобы перейти в модуль «Таблицы», на странице проекта нажмите на соответствующую вкладку в левой части экрана.

Раздел «Таблицы» включает в себя несколько вкладок:

  • Скважины
  • Ведомость проб
  • Точки наблюдения
  • Рейсы

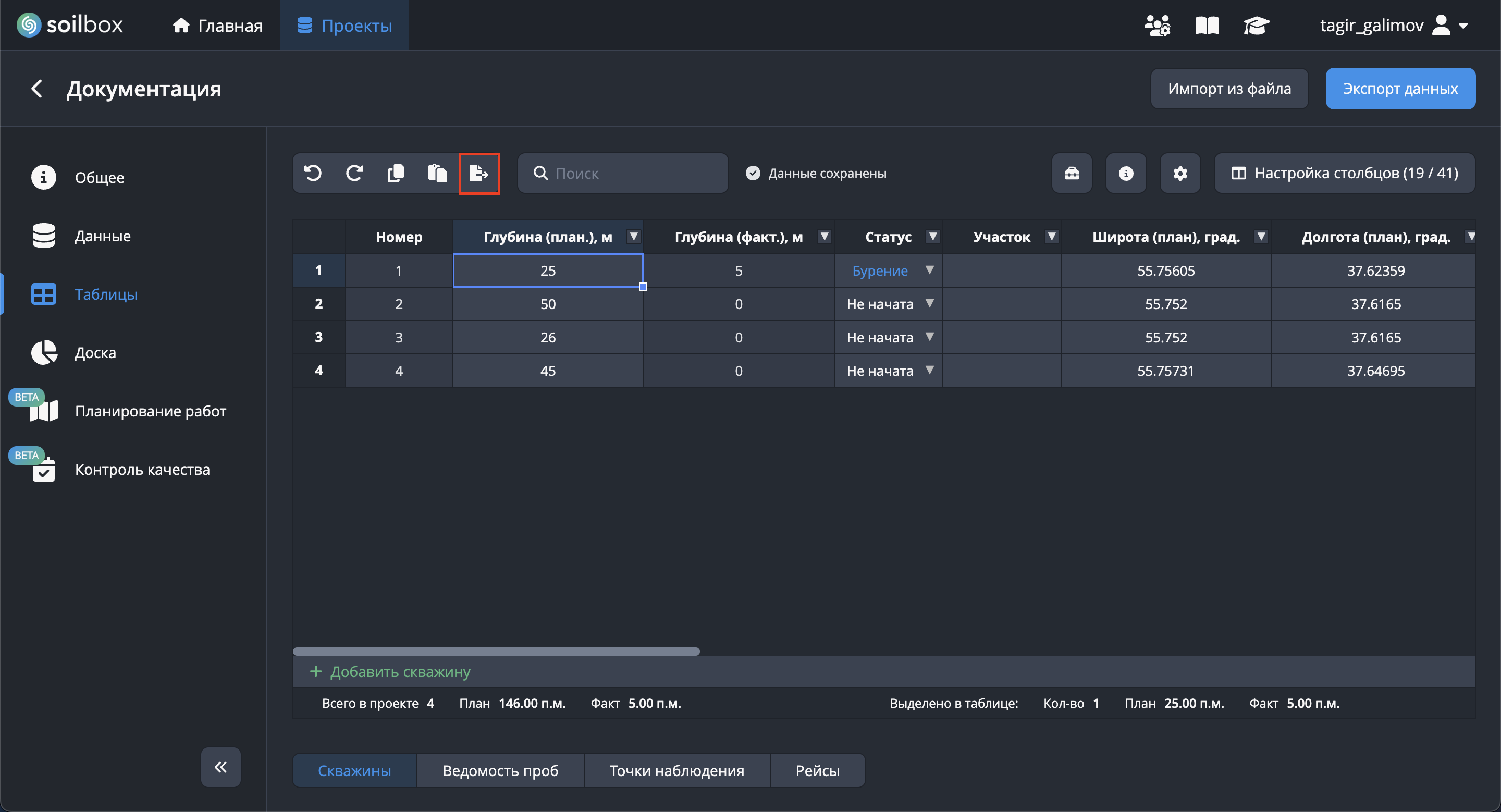

8.1 Скважины ​

В разделе «Скважины» отображаются все выработки проекта и их атрибуты.
Каждая строка — отдельная скважина, каждый столбец — параметр.
Внизу таблицы показана сводка по проекту (кол-во, план/факт и т. п.).

Доступные действия:

  • Редактирование данных по скважинам;
  • Открытие карточки скважины;
  • Пересчёт координат;
  • Удаление скважины;
  • Настройка столбцов;
  • Сортировка;
  • Фильтры;
  • Настройки отображения и формат координат;
  • Экспорт в XLSX.

8.1.1 Добавление скважины ​

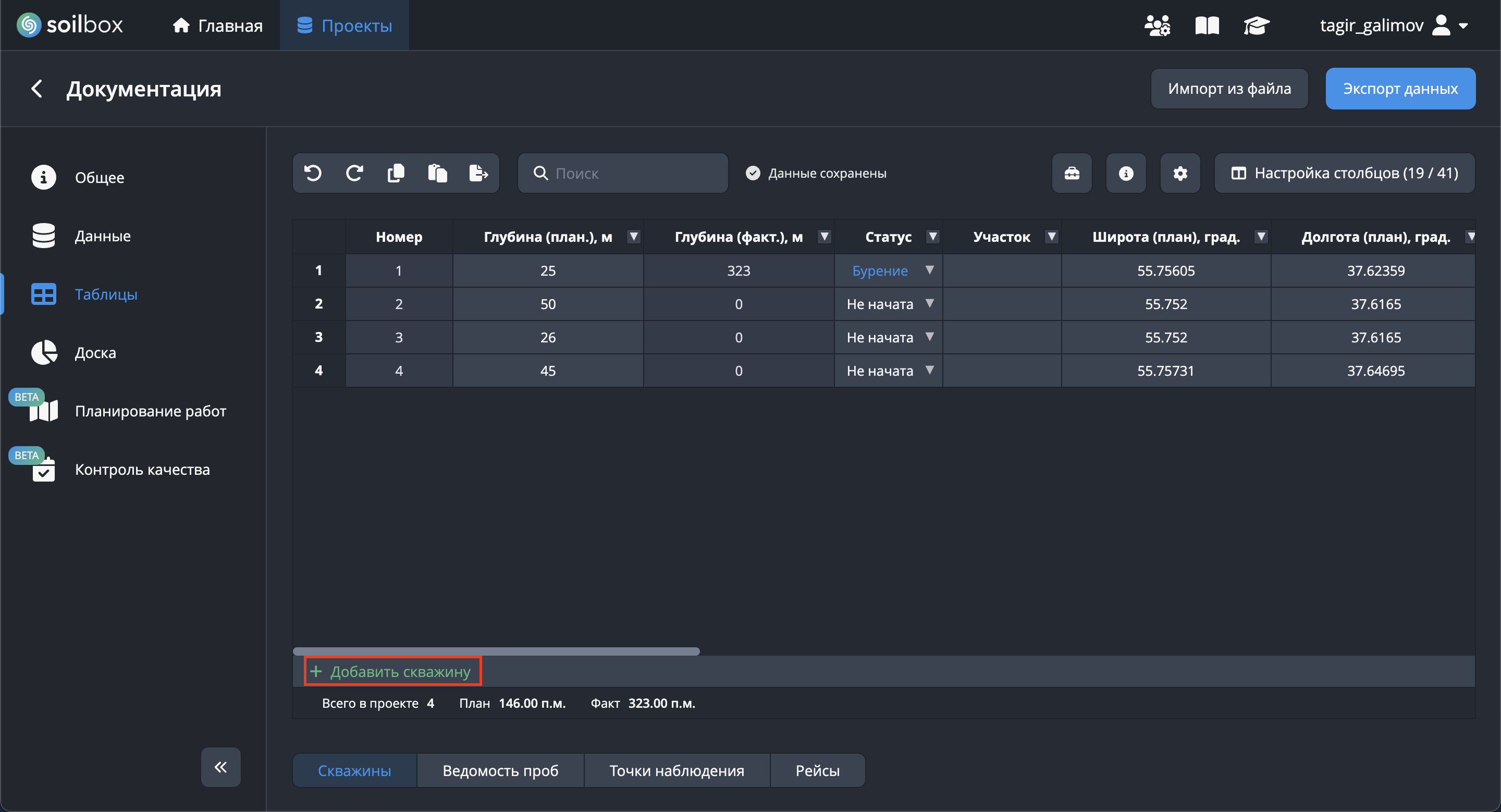

  1. Нажмите кнопку «+ Добавить скважину» под таблицей.
  2. Заполните обязательные поля в открывшейся форме (номер, участок, координаты и др.).
  3. Сохраните — новая скважина появится в таблице.

8.1.2 Редактирование данных ​

  1. Кликните по ячейке, которую нужно изменить.
  2. Введите новое значение.
  3. Сохранение выполняется автоматически — над таблицей появляется метка «Данные сохранены».

Дополнительно доступны:

  • Отменить / Повторить последние изменения;
  • Копировать / Вставить значения.

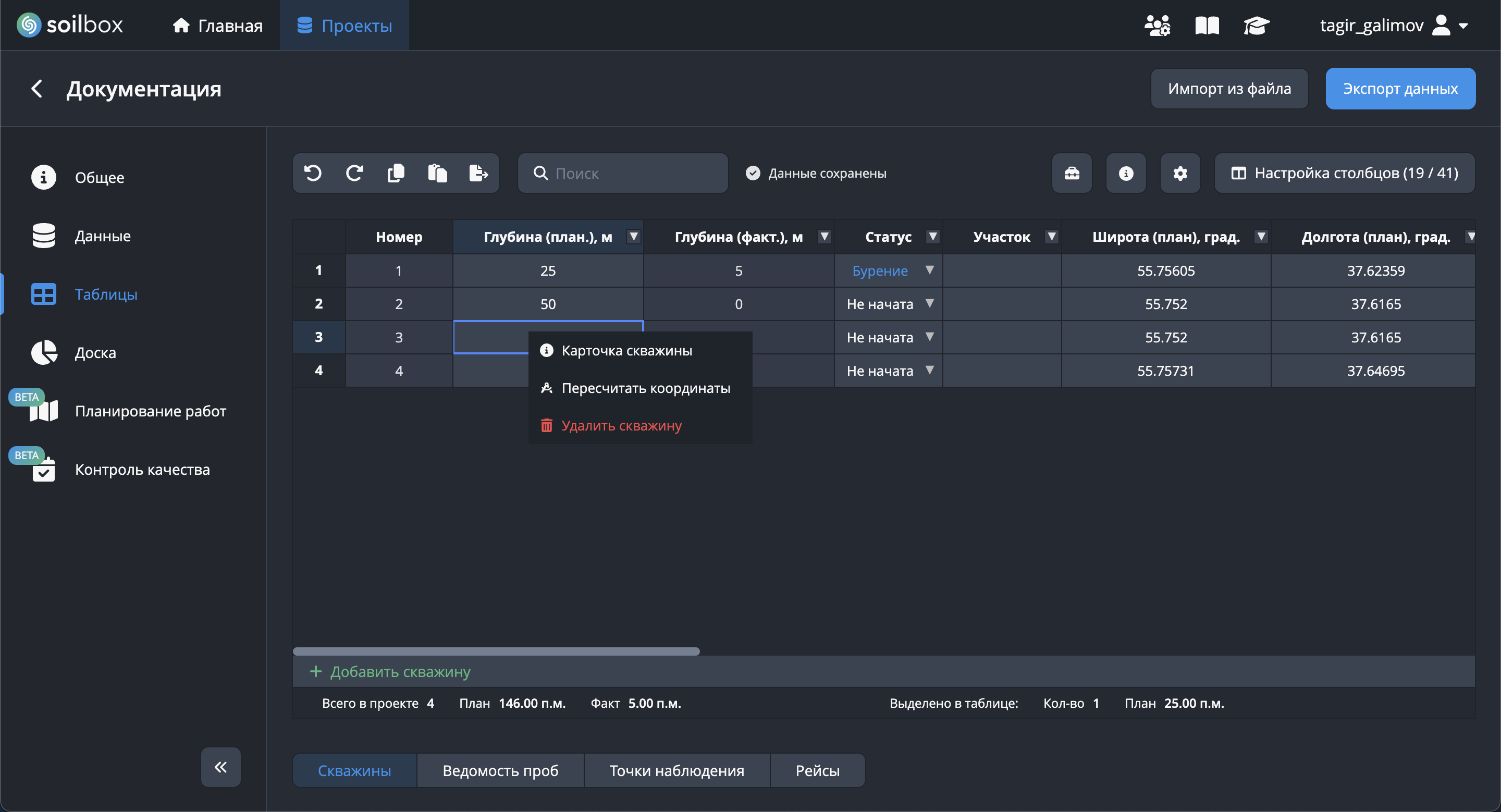

8.1.3 Контекстное меню строки ​

Откройте правой кнопкой мыши меню для выбранной скважины:

  • Карточка скважины — переход к детальной странице;
  • Пересчитать координаты — при обновлении широты/долготы скважины пересчитывает новые координаты в МСК;
  • Удалить скважину — удалить запись (с подтверждением).

8.1.4 Пересчёт координат ​

Функция «Пересчитать координаты» обновляет значения координат МСК в таблице, если были изменены координаты в WGS-84 (широта/долгота)

Как выполнить:

  1. Нажмите кнопку «Пересчитать координаты» над таблицей.
  2. Дождаться обновления — новые значения появятся в соответствующих столбцах X MSK, Y MSK, Зона.

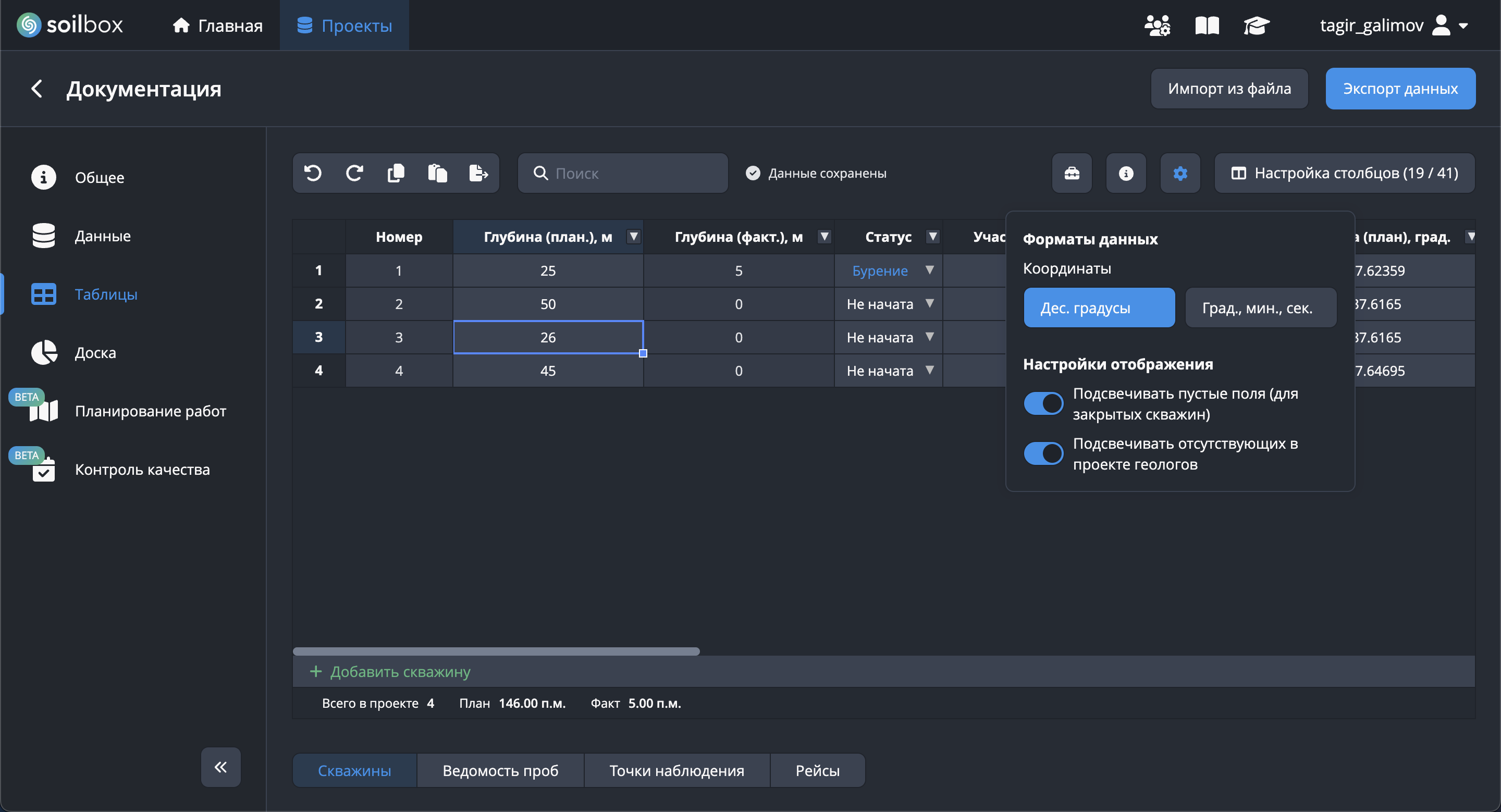

8.1.5 Настройки отображения (иконка ⚙️) ​

Нажмите ⚙️ над таблицей, чтобы открыть панель настроек.

Форматы данных (координаты):

  • Дес. градусы
  • Град., мин., сек.

Подсветка:

  • Подсвечивать пустые поля для закрытых скважин;
  • Подсвечивать геологов, отсутствующих в проекте.

8.1.6 Условные обозначения (иконка i) ​

Нажмите иконку i над таблицей, чтобы открыть подсказку.

Цвета ячеек:

  • 🔴 Назначен геолог, которого нет в проекте;
  • 🟠 У закрытой скважины есть незаполненные данные.

8.1.7 Настройка столбцов ​

  1. Нажмите «Настройка столбцов».
  2. Отметьте нужные поля (например: «Статус», «Участок», «Геолог», «Широта (план)», «Долгота (план)», «Широта (факт)» и др.).
  3. Нажмите «Применить и закрыть» — таблица обновится и покажет выбранные столбцы.

8.1.8 Сортировка ​

  1. Нажмите на заголовок нужного столбца.
    • 1-й клик — по возрастанию;
    • 2-й клик — по убыванию;
    • 3-й клик — сброс.
  2. Индикатор в заголовке показывает направление сортировки.

8.1.9 Фильтры ​

  1. Нажмите иконку фильтра у заголовка столбца.
  2. Выберите тип фильтра:
    • По значению — выбрать одно/несколько значений;
    • По условию — задать выражение (например, > 10 для числовых полей).
  3. Нажмите «Ок», чтобы применить.
  4. Чтобы очистить — снова откройте фильтр и выберите «Очистить».

8.1.10 Экспорт таблицы ​

  1. Нажмите кнопку «Экспорт данных» в левом верхнем углу.
  2. Подтвердите экспорт.
  3. Данные выгружаются в файл .xlsx.

Экспортируются текущие видимые строки и столбцы (с учётом выбранных столбцов, сортировки и фильтров).

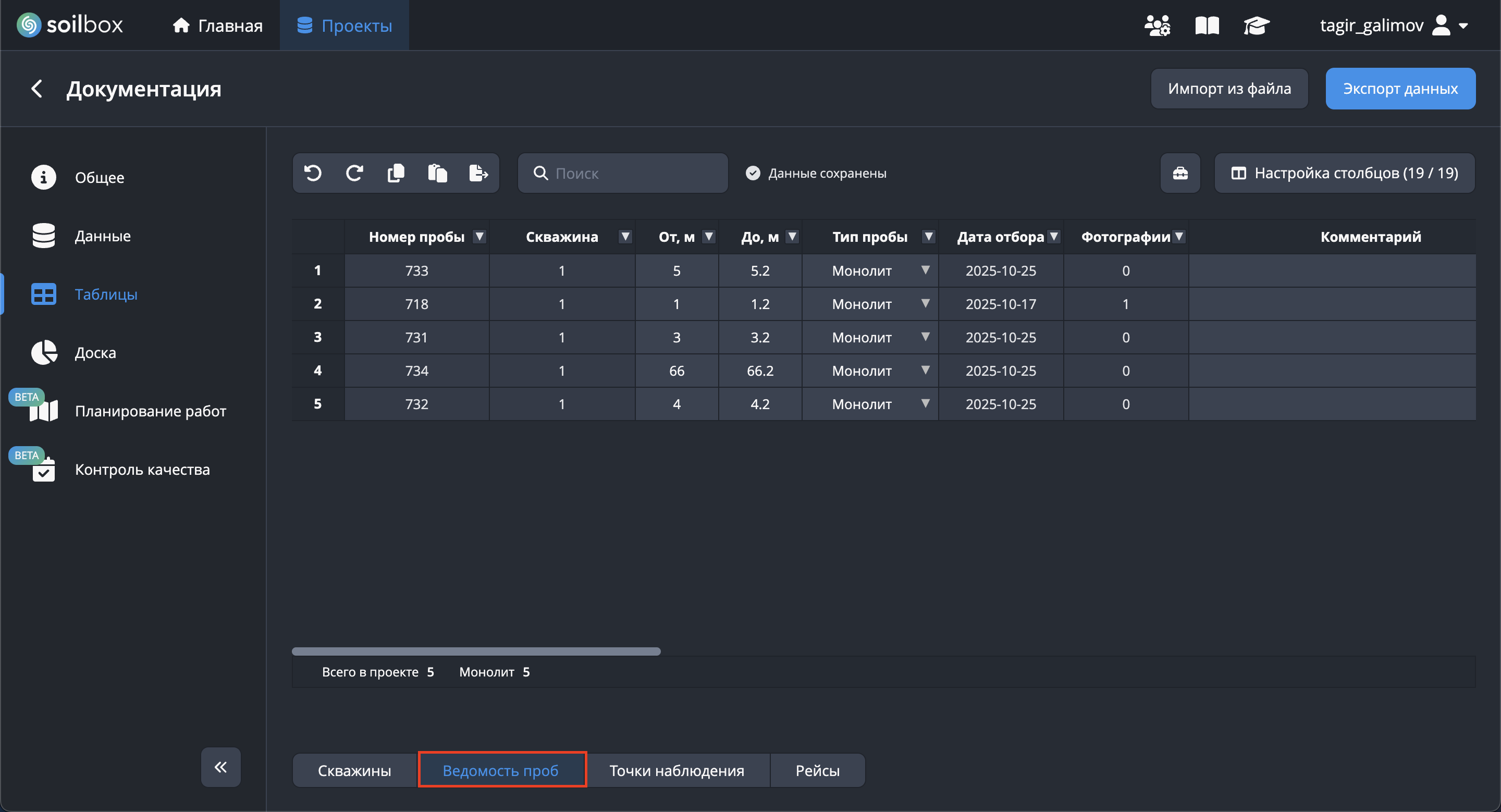

8.2 Ведомость проб ​

Раздел «Ведомость проб» предназначен для работы с информацией по всем пробам, отобранным в проекте. Каждая строка таблицы соответствует отдельной пробе, а каждый столбец — её параметру: номер, скважина, интервал отбора, тип, дата, фотографии, комментарий, полное описание, сокращенное описание, состояние, состояние мерзлого грунта, консистенция/водонасыщение, льдистость, плотность, содержание ов, карбонатность, ожелезненность.

Внизу таблицы отображается сводная информация по проекту (количество проб и их распределение по типам).

Доступные действия:

  • Просмотр и редактирование данных по пробам;
  • Настройка столбцов;
  • Сортировка и фильтры;
  • Экспорт данных в формате XLSX.

8.2.1 Редактирование данных ​

Чтобы отредактировать данные по пробе:

  1. Кликните по нужной ячейке.
  2. Введите новое значение.
  3. Сохранение выполняется автоматически — вверху таблицы появится сообщение «Данные сохранены».

Дополнительно доступны:

  • Отменить / Повторить изменения;
  • Копировать / Вставить значения между ячейками.

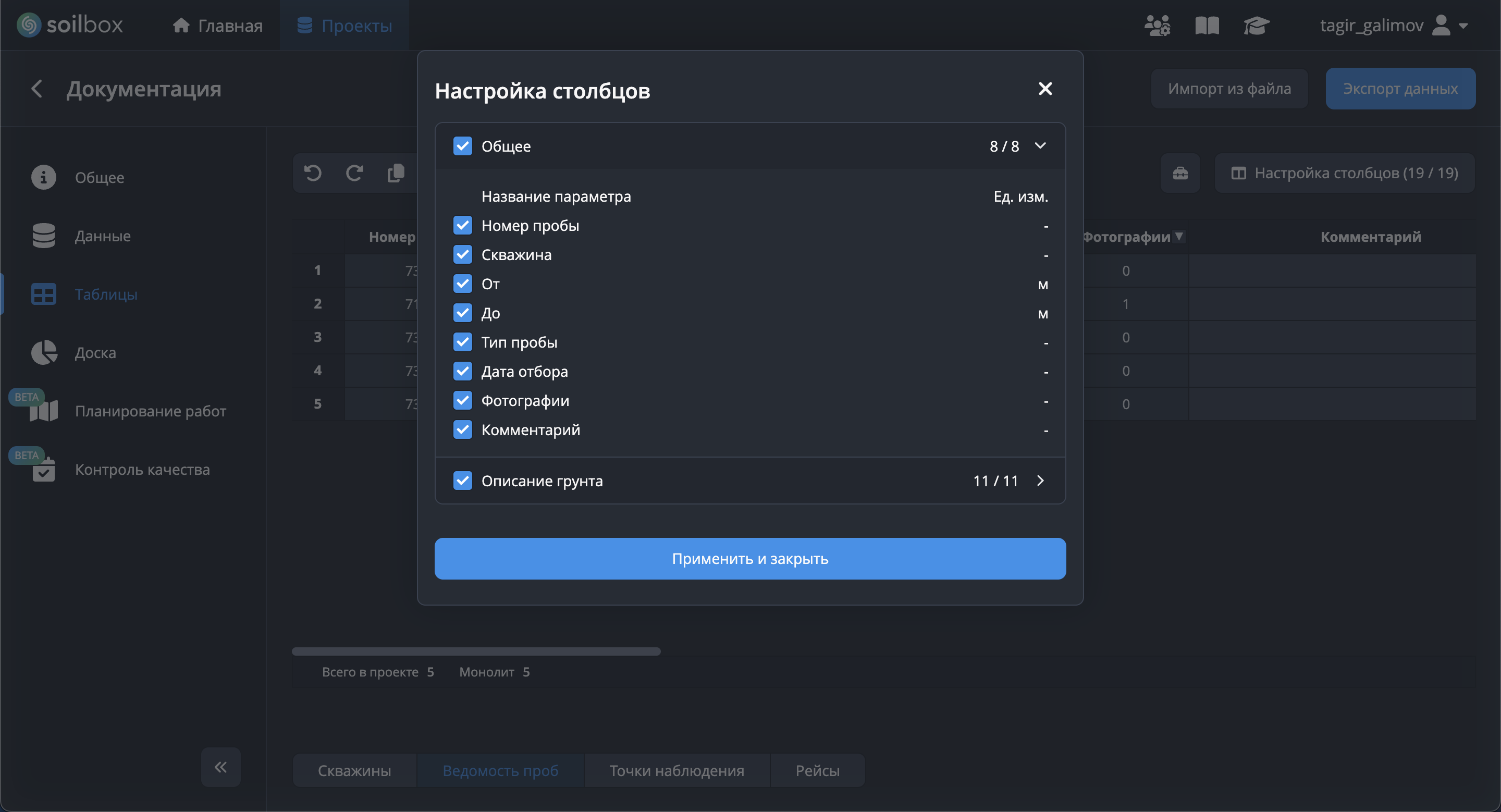

8.2.2 Настройка столбцов ​

Чтобы выбрать, какие поля показывать в таблице:

  1. Нажмите кнопку «Настройка столбцов».
  2. Отметьте нужные атрибуты (например: Скважина, От, м, До, м, Тип пробы, Дата отбора, Фотографии, Комментарий).
  3. Нажмите «Применить и закрыть» — таблица обновится и покажет только выбранные столбцы.

8.2.3 Сортировка данных ​

  1. Нажмите на заголовок столбца, по которому нужно отсортировать.
    • Первый клик — по возрастанию;
    • Второй — по убыванию;
    • Третий — сброс сортировки.
  2. В заголовке появится стрелка, указывающая направление сортировки.

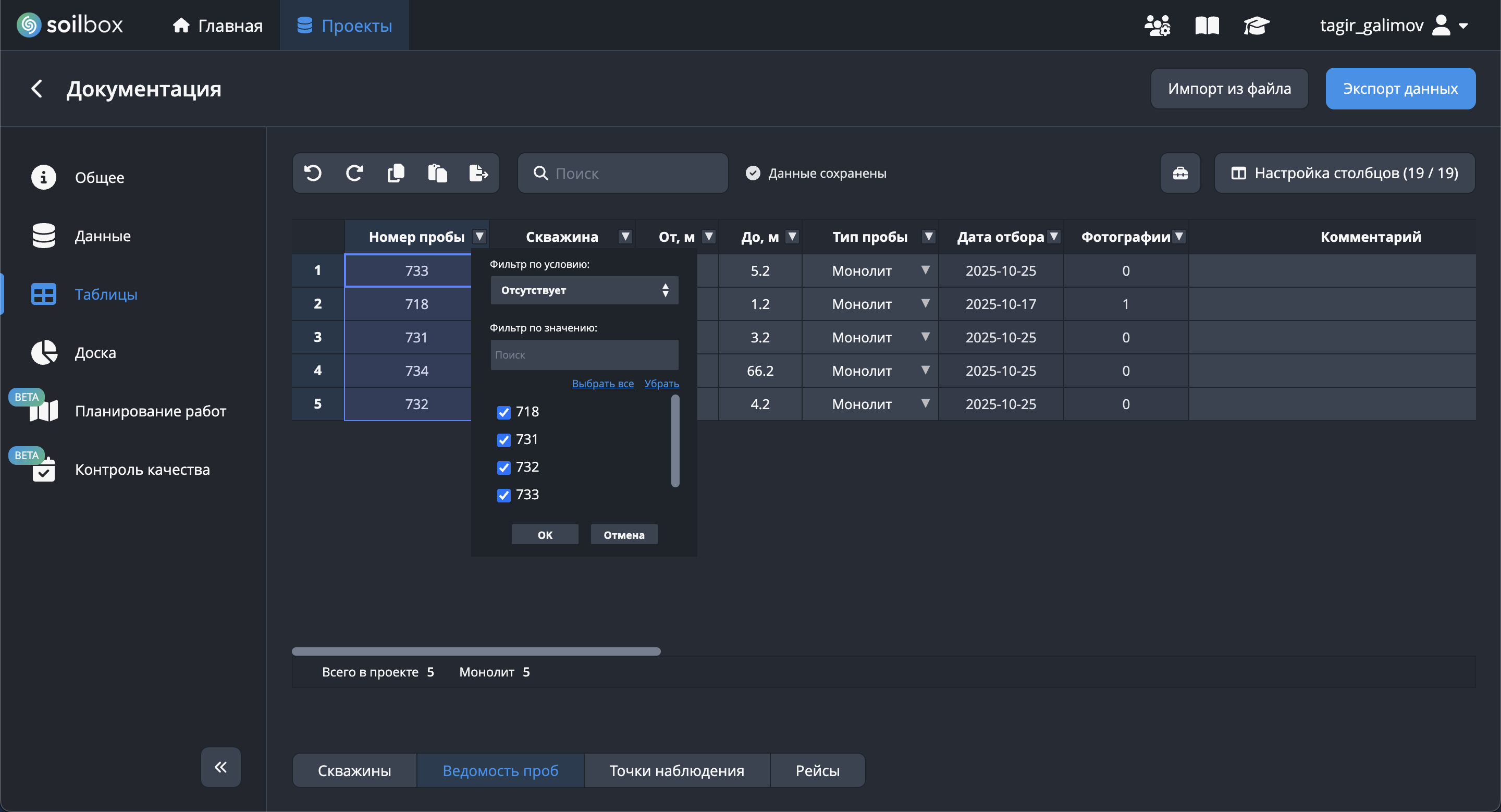

8.2.4 Фильтры ​

Чтобы отфильтровать данные:

  1. Нажмите иконку фильтра рядом с названием столбца.
  2. Выберите способ фильтрации:
    • По значению — выбрать одно или несколько значений (например, только тип Монолит);
    • По условию — задать выражение (например, От > 1 м).
  3. Нажмите «Ок» — фильтр применится.
  4. Чтобы очистить, выберите «Очистить» в меню фильтра.

8.2.5 Экспорт ведомости проб ​

Для выгрузки таблицы в Excel:

  1. Нажмите кнопку «Экспорт данных» в левом верхнем углу.
  2. Таблица будет выгружена в формате .xlsx.
  3. В экспорт попадают только отображаемые строки и столбцы (с учётом выбранных фильтров и сортировки).

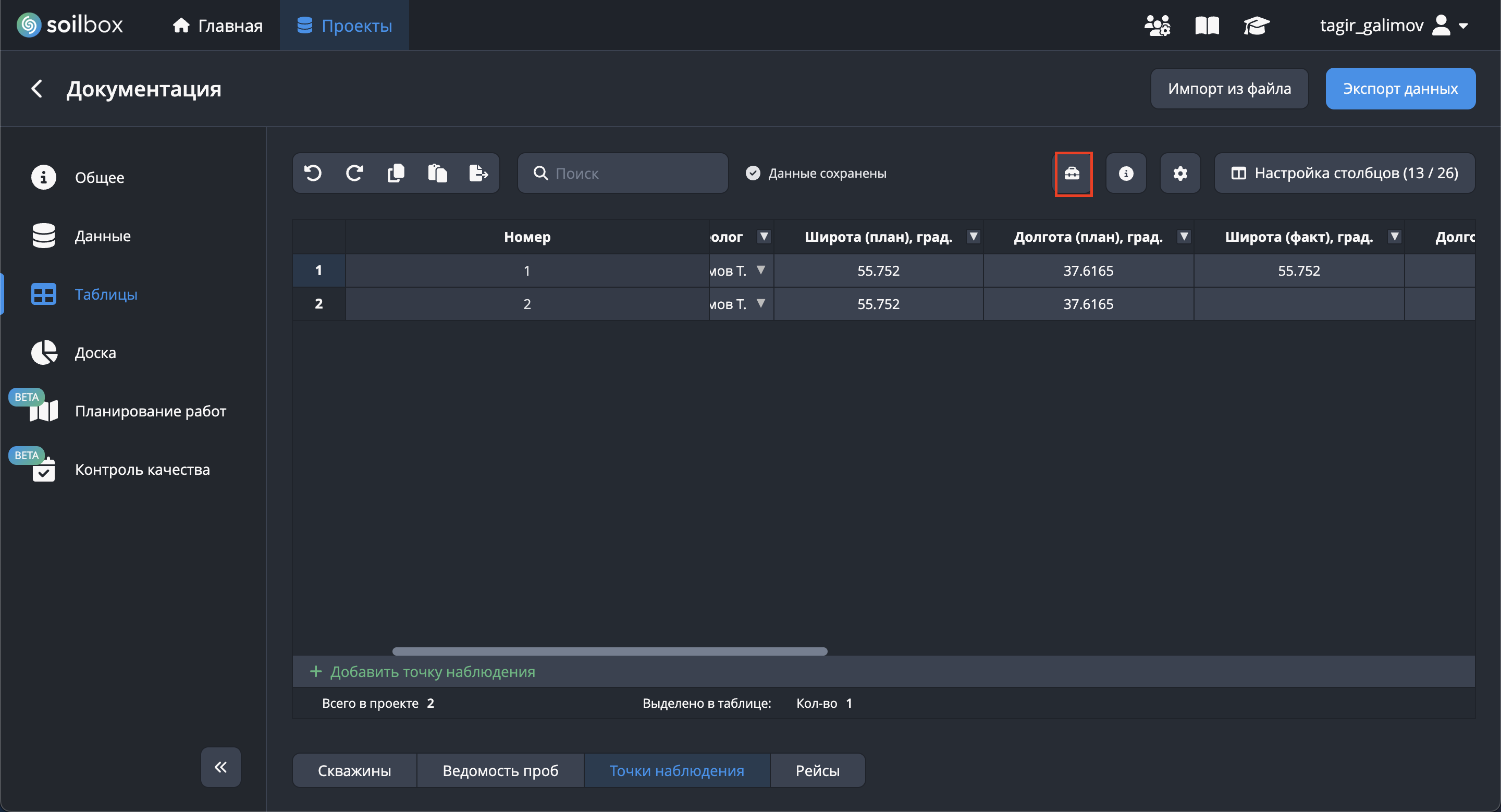

8.3 Точки наблюдения ​

Раздел «Точки наблюдения» предназначен для работы с наблюдательными точками, добавленными в проект.
Каждая строка таблицы соответствует отдельной точке, а каждый столбец — её параметрам: номер, статус, участок, геолог, координаты и другие атрибуты.
Внизу таблицы отображается сводка по проекту (количество точек наблюдения).

Доступные действия:

  • Добавление новой точки наблюдения;
  • Редактирование данных;
  • Пересчёт координат;
  • Настройка формата координат;
  • Подсветка незаполненных и ошибочных данных;
  • Настройка столбцов;
  • Сортировка и фильтры;
  • Экспорт данных в формате XLSX.

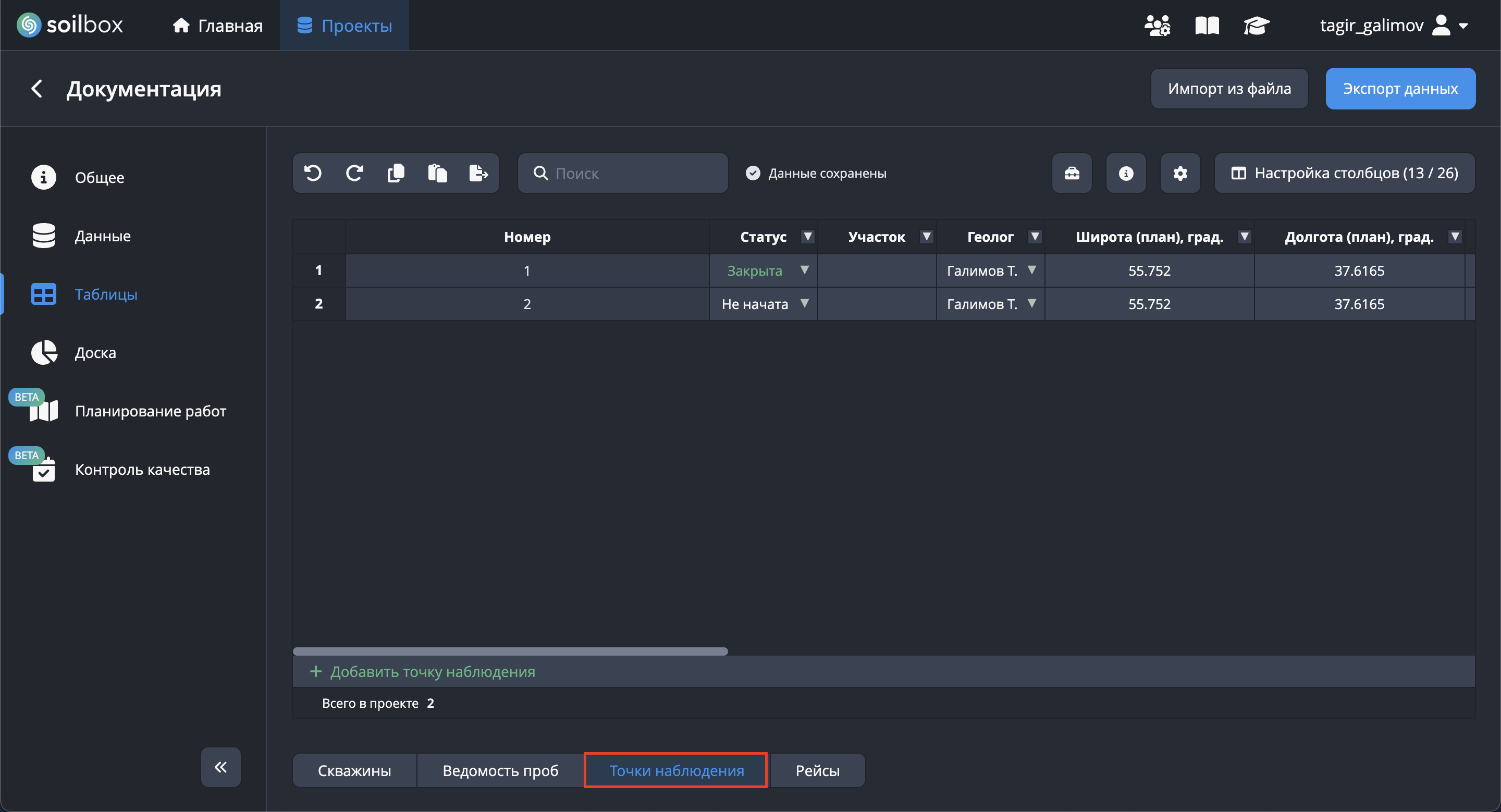

8.3.1 Добавление точки наблюдения ​

Чтобы добавить новую точку наблюдения:

  1. Нажмите кнопку «Добавить точку наблюдения» под таблицей.
  2. Заполните необходимые параметры (например: Номер, Статус, Участок, Координаты).
  3. После сохранения точка появится в списке.

8.3.2 Редактирование данных ​

Чтобы изменить данные по существующей точке:

  1. Кликните по ячейке, которую нужно отредактировать.
  2. Введите новое значение.
  3. Сохранение происходит автоматически — появится уведомление «Данные сохранены».

Дополнительно доступны:

  • Отменить / Повторить последние изменения;
  • Копировать / Вставить значения между ячейками.

8.3.3 Контекстное меню ​

При клике правой кнопкой мыши по строке открывается контекстное меню:

  • Карточка точки наблюдения — переход к детальной информации;
  • Пересчитать координаты — автоматическое обновление координат по плановым данным;
  • Удалить точку — удаление выбранной записи после подтверждения.

8.3.4 Пересчёт координат ​

Функция «Пересчитать координаты» обновляет значения координат МСК в таблице, если были изменены координаты в WGS-84 (широта/долгота).

Как выполнить:

  1. Нажмите кнопку «Пересчитать координаты» над таблицей.
  2. Дождаться обновления — новые значения появятся в соответствующих столбцах X MSK, Y MSK, Зона.

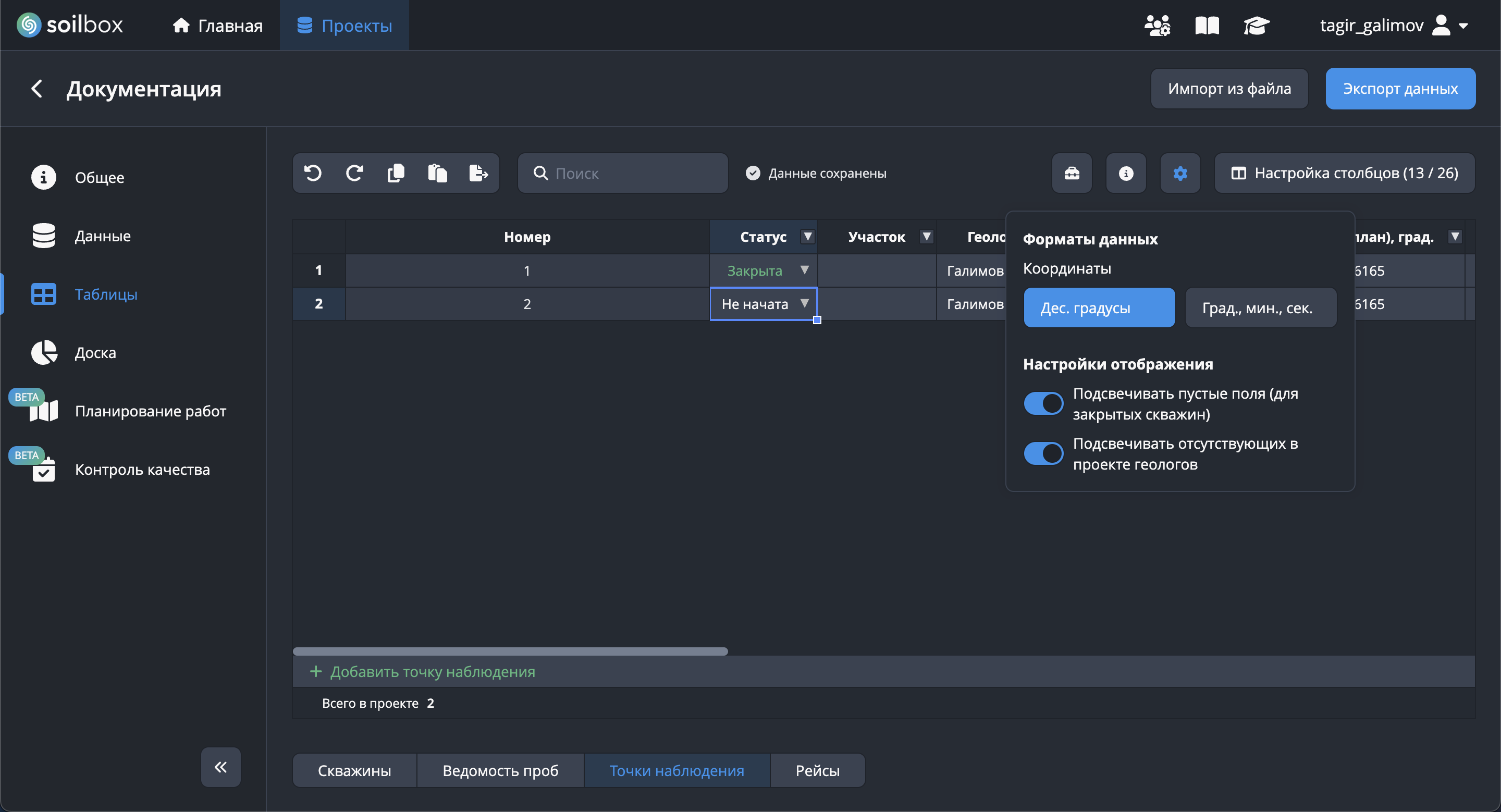

8.3.5 Настройки отображения (⚙️) ​

Чтобы изменить формат координат или включить подсветку ячеек:

  1. Нажмите кнопку ⚙️ над таблицей.
  2. В открывшемся меню доступны настройки:

Формат координат:

  • Дес. градусы
  • Град., мин., сек.

Подсветка:

  • Подсвечивать пустые поля для закрытых точек;
  • Подсвечивать геологов, отсутствующих в проекте.

8.3.6 Условные обозначения (ℹ️) ​

Чтобы посмотреть, какие цвета используются в таблице, нажмите кнопку ℹ️ над таблицей.

Цвета ячеек:

  • 🔴 Назначен геолог, которого нет в проекте;
  • 🟠 У закрытой точки есть незаполненные данные.

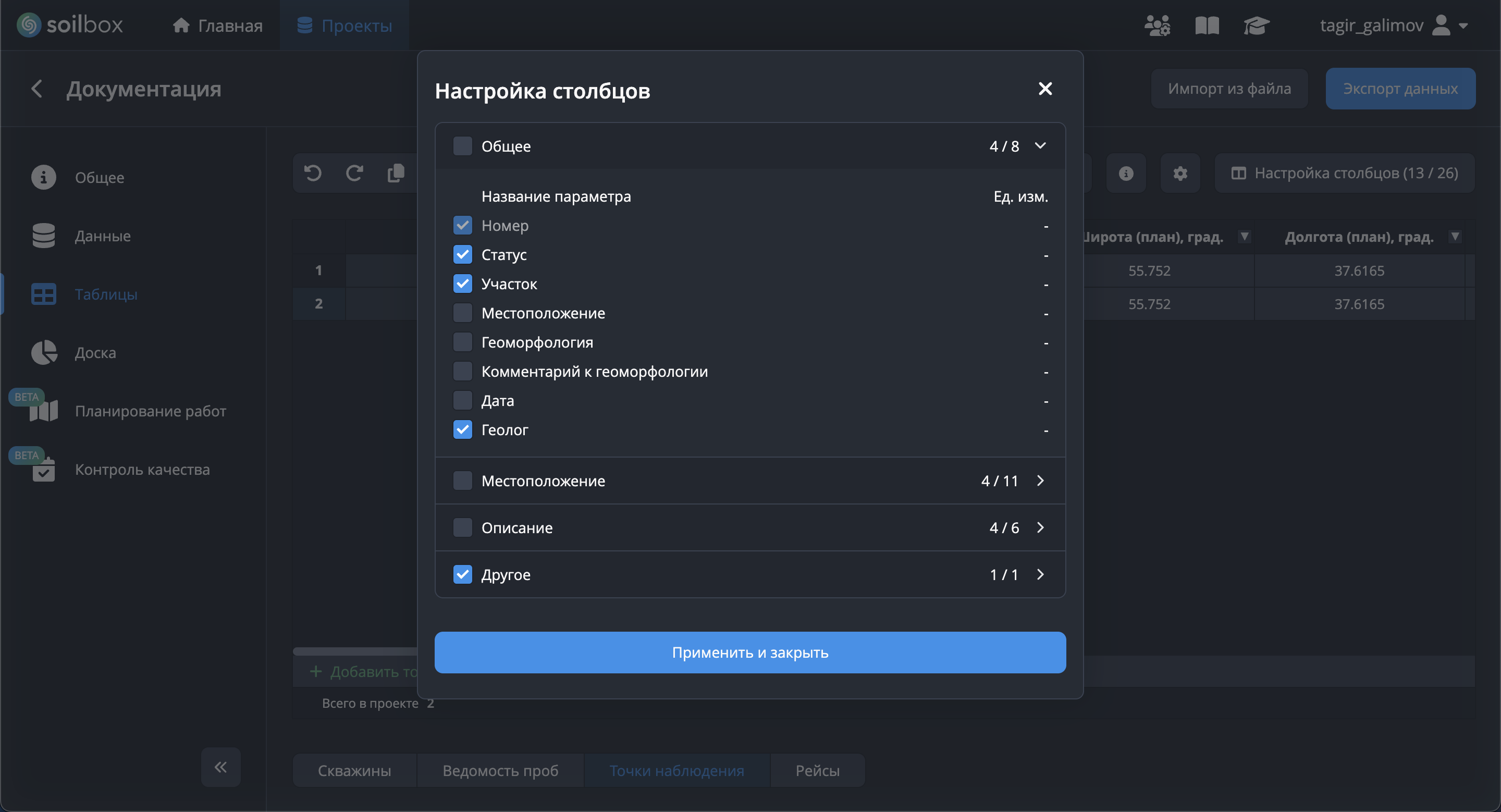

8.3.7 Настройка столбцов ​

Чтобы выбрать, какие параметры отображаются в таблице:

  1. Нажмите «Настройка столбцов».
  2. Отметьте нужные параметры (например: Статус, Участок, Геолог, Широта (план), Долгота (план)).
  3. Нажмите «Применить и закрыть» — таблица обновится и покажет выбранные поля.

8.3.8 Сортировка данных ​

  1. Нажмите на заголовок столбца, по которому нужно отсортировать.
    • Первый клик — по возрастанию;
    • Второй — по убыванию;
    • Третий — сброс сортировки.
  2. В заголовке появится стрелка направления.

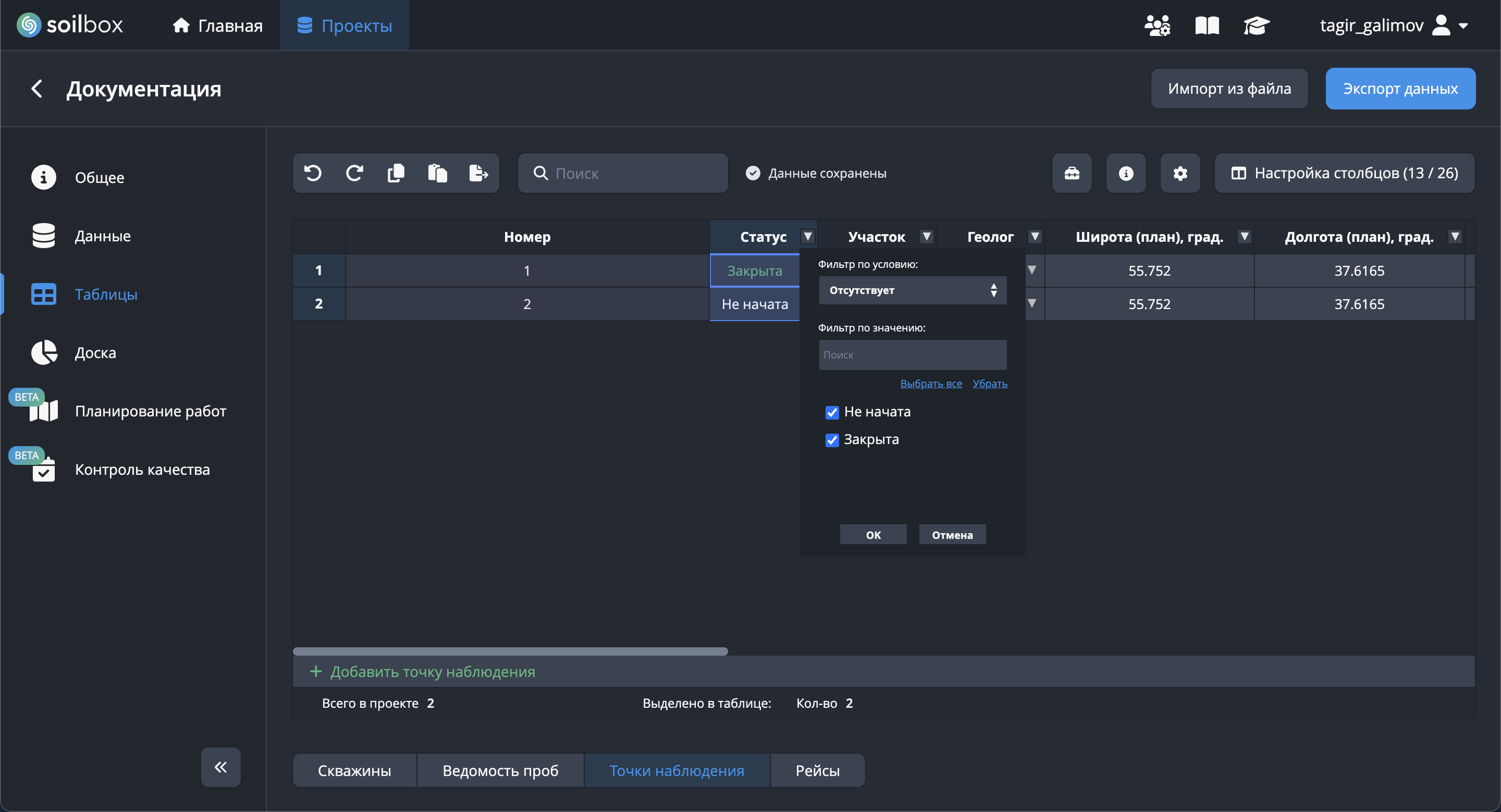

8.3.9 Фильтры ​

Чтобы применить фильтр:

  1. Нажмите иконку фильтра рядом с названием столбца.
  2. Выберите тип фильтра:
    • По значению — выбрать одно или несколько значений (например, Закрыта или Не начата);
    • По условию — задать выражение (например, широта > 55).
  3. Нажмите «Ок».
  4. Чтобы очистить, выберите «Очистить» в меню фильтра.

8.3.10 Экспорт данных ​

Чтобы экспортировать таблицу:

  1. Нажмите кнопку «Экспорт данных» в левом верхнем углу.
  2. Подтвердите действие.
  3. Таблица выгрузится в файл .xlsx.

Экспортируются только отображаемые строки и столбцы (с учётом фильтров и выбранных настроек).

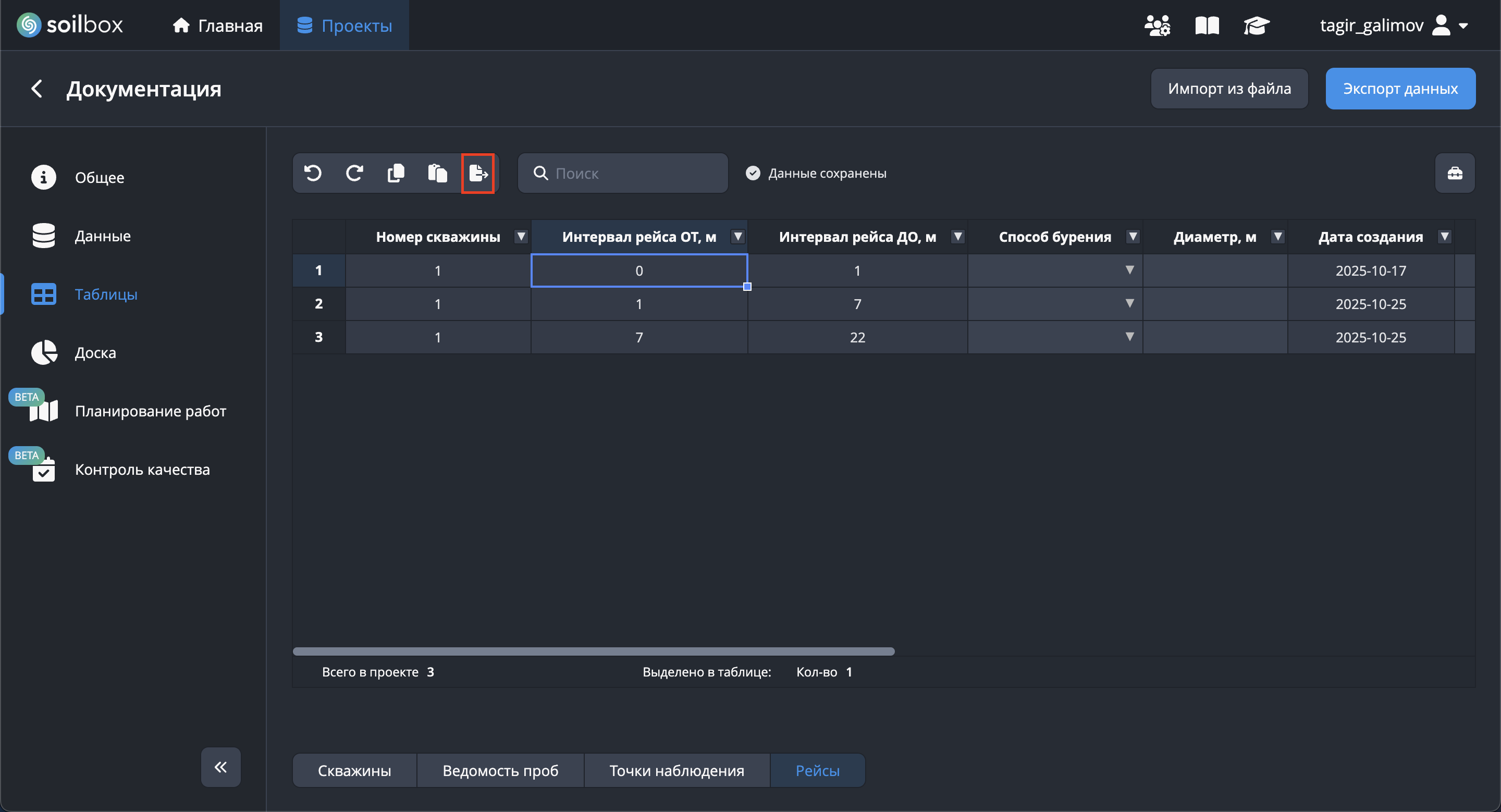

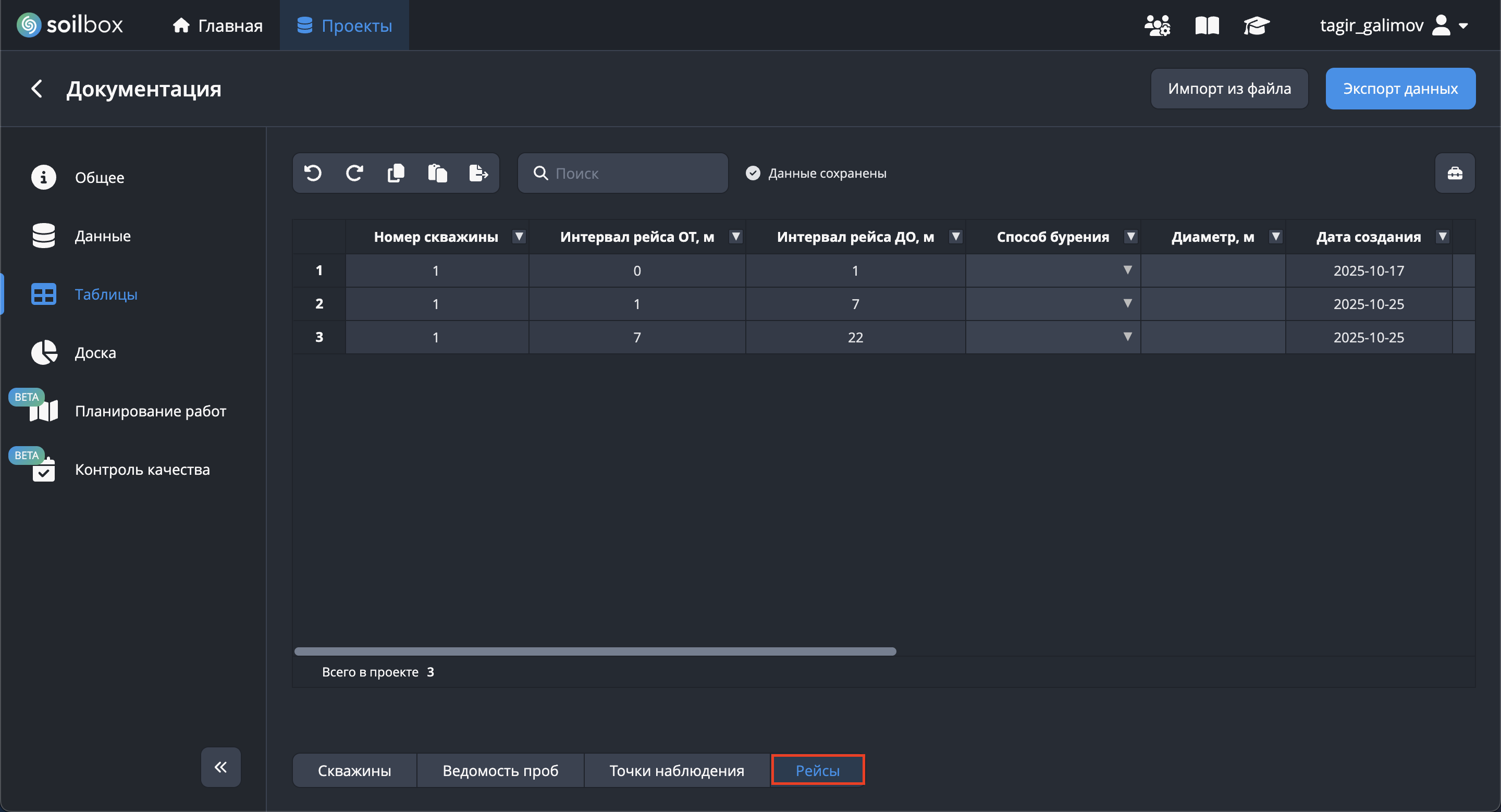

8.4 Рейсы ​

Раздел «Рейсы» предназначен для просмотра и редактирования данных по рейсам бурения.
Каждая строка таблицы соответствует отдельному рейсу (интервалу бурения), а каждый столбец — его параметру: Номер скважины, Интервал рейса ОТ/ДО, м, Способ бурения, Диаметр, м, Дата создания.
Внизу таблицы отображается счётчик «Всего в проекте».

Доступные действия:

  • Редактирование данных в ячейках;
  • Сортировка;
  • Фильтры;
  • Экспорт в XLSX.

Добавление и удаление рейсов в данном разделе не предусмотрено.

8.4.1 Редактирование данных ​

  1. Кликните по нужной ячейке.
  2. Введите новое значение.
  3. Сохранение выполняется автоматически — над таблицей появляется метка «Данные сохранены».

Также доступны:

  • Отменить / Повторить последние изменения;
  • Копировать / Вставить значения между ячейками.

8.4.2 Сортировка ​

  1. Нажмите на заголовок нужного столбца.
    • 1-й клик — по возрастанию;
    • 2-й клик — по убыванию;
    • 3-й клик — сброс.
  2. В заголовке появится индикатор направления сортировки.

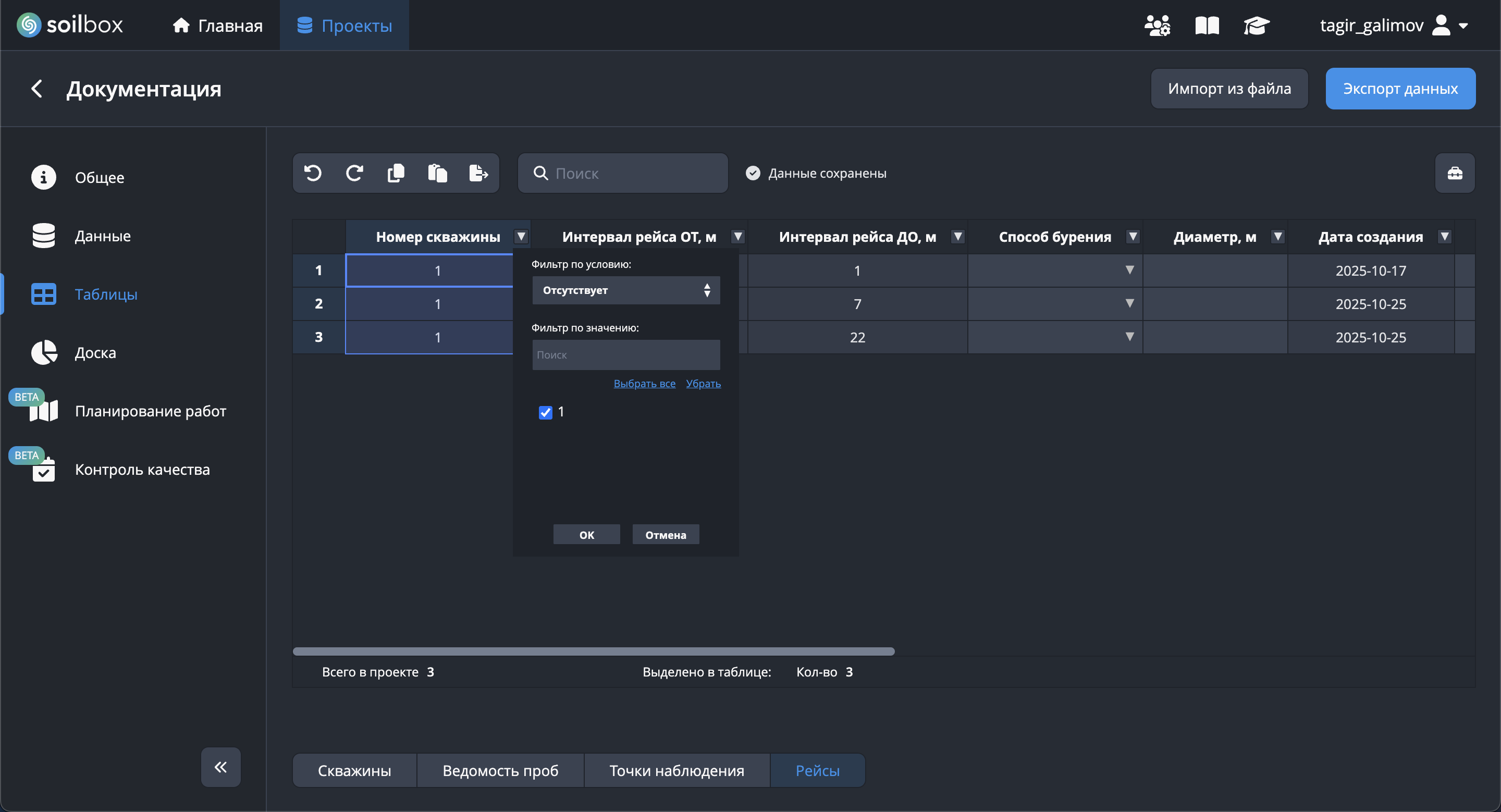

8.4.3 Фильтры ​

  1. Нажмите иконку фильтра у заголовка столбца.
  2. Выберите тип фильтра:
    • По значению — выбор одного/нескольких значений (например, конкретный способ бурения);
    • По условию — числовое выражение (например, Интервал ДО > 10).
  3. Нажмите «Ок» для применения.
  4. Чтобы очистить фильтр — откройте меню и выберите «Очистить».

8.4.4 Экспорт данных ​

  1. Нажмите кнопку «Экспорт данных» в левом верхнем углу.
  2. Подтвердите действие.
  3. Таблица выгрузится в файл .xlsx.

Экспортируются только отображаемые строки и столбцы с учётом текущих фильтров и сортировки.
