11. Карта

Карта — инструмент для просмотра пространственного расположения объектов проекта: скважин и точек наблюдения.

Карта доступна в разделах:

• Данные
• Доска

11.1 Основные возможности

• Просмотр расположения скважин и точек наблюдения на карте.
• Отображение статусов объектов.
• Измерение расстояний.
• Настройка подложек и слоёв.
• Управление отображаемыми объектами.
• Экспорт схемы расположения объектов в PDF.

11.2 Инструменты карты

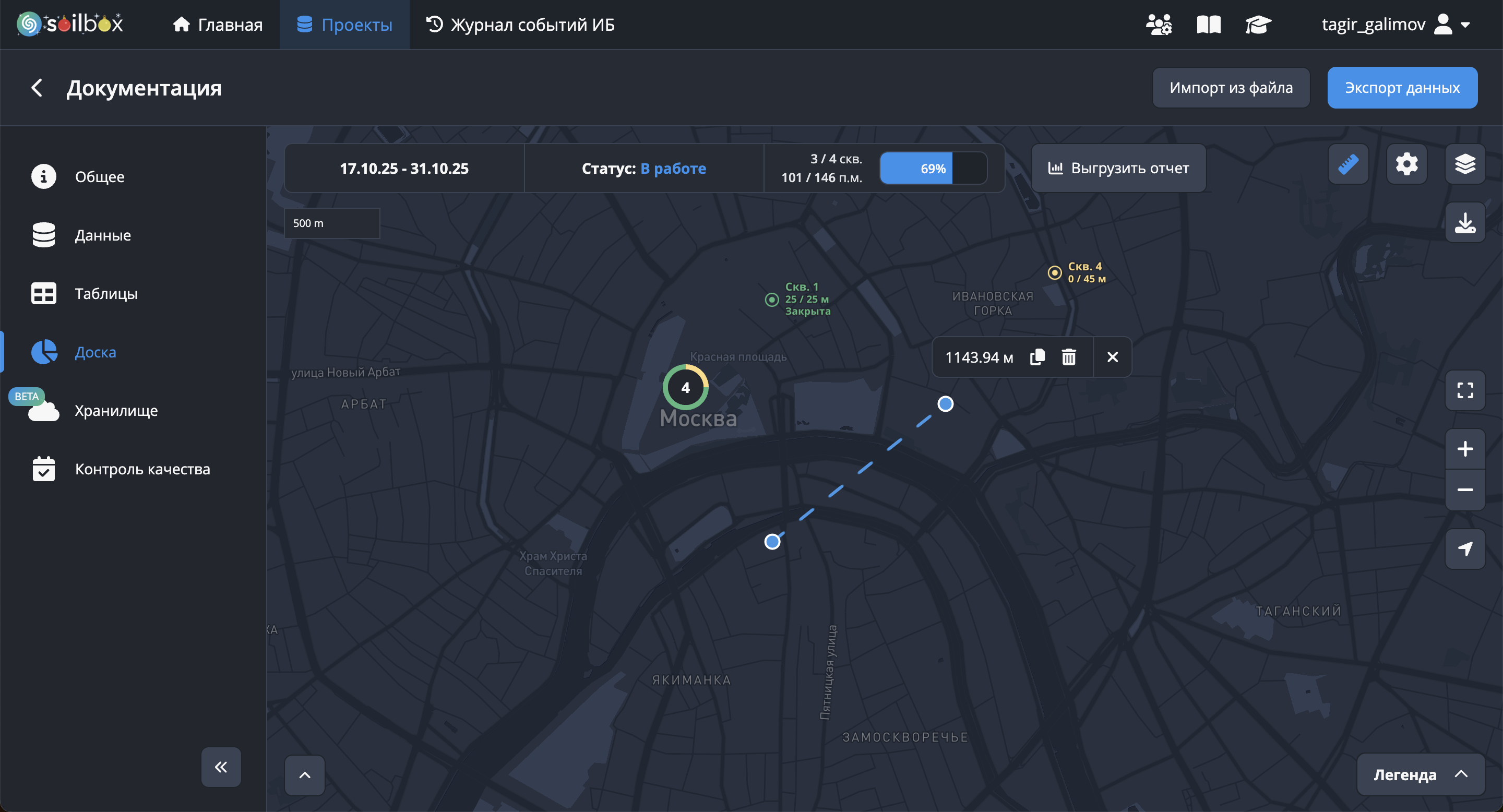

Линейка

• Инструмент «Линейка» позволяет измерять расстояние между точками на карте.
• После выбора инструмента укажите точки на карте — система автоматически рассчитает расстояние.

---

Подложки и слои

• В правой части карты доступно меню выбора подложек.

Доступные подложки:

• Схема
• Рельеф
• Спутник

• Также можно включать и отключать дополнительные слои (например: Open Street Map, ArcGisOnline, GCC 2km).

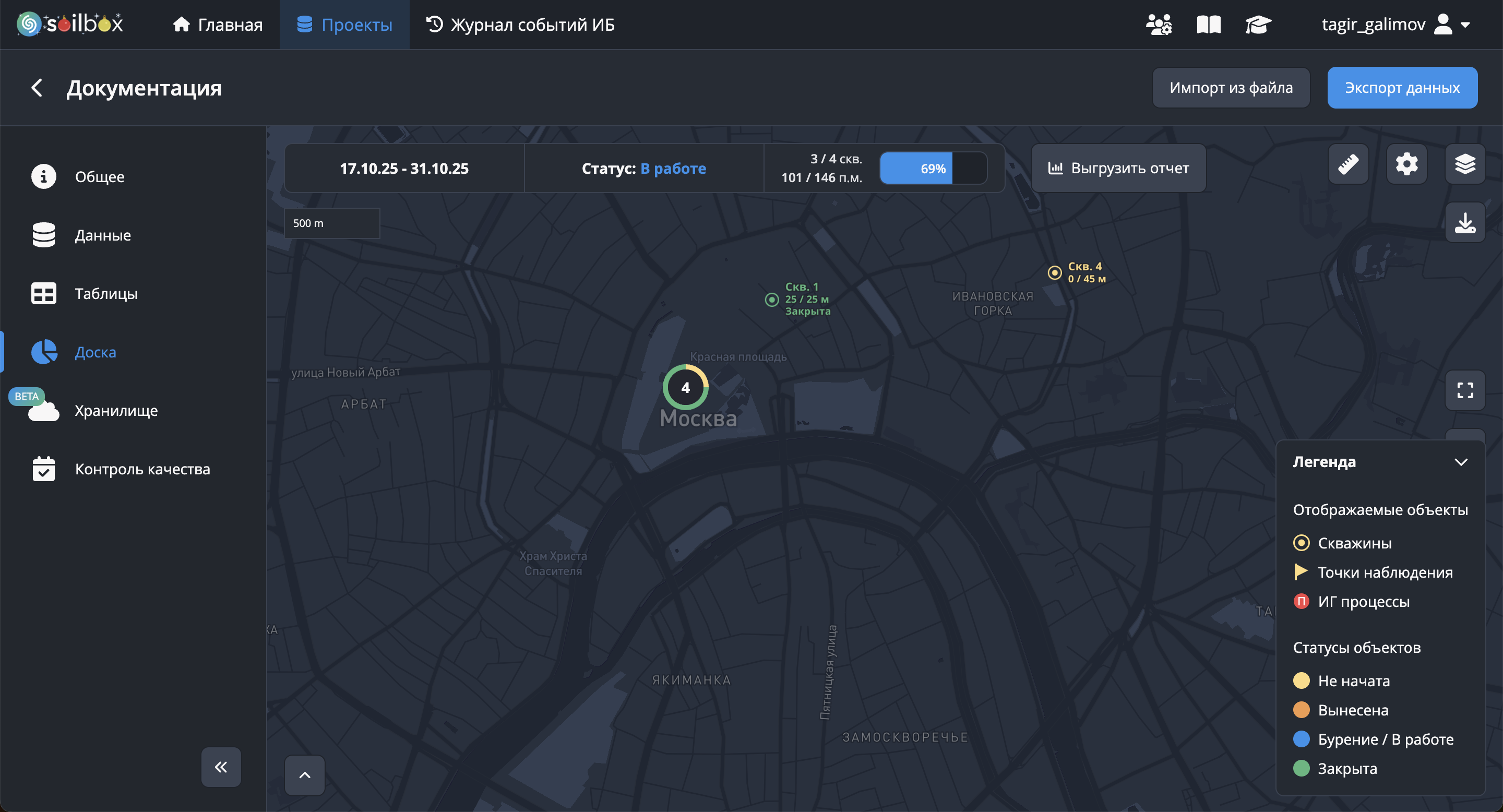

11.3 Легенда

• В нижней части карты расположена Легенда.

В легенде отображаются:

• Отображаемые объекты (Скважины, Точки наблюдения, ИГ процессы);
• Статусы объектов:
  • Не начата
  • Вынесена
  • Бурение / В работе
  • Закрыта

11.4 Настройки карты и оффлайн-карты

• В разделе Настройки карты можно:
  • включать / отключать кластеры;
  • включать / отключать ИГ процессы.

11.5 Экспорт схемы

На карте доступен инструмент быстрого экспорта схемы расположения скважин и точек наблюдения в PDF.

Особенности:

• Формирование PDF-файла;
• Автоматическая разбивка по листам;
• Настройка параметров перед выгрузкой.

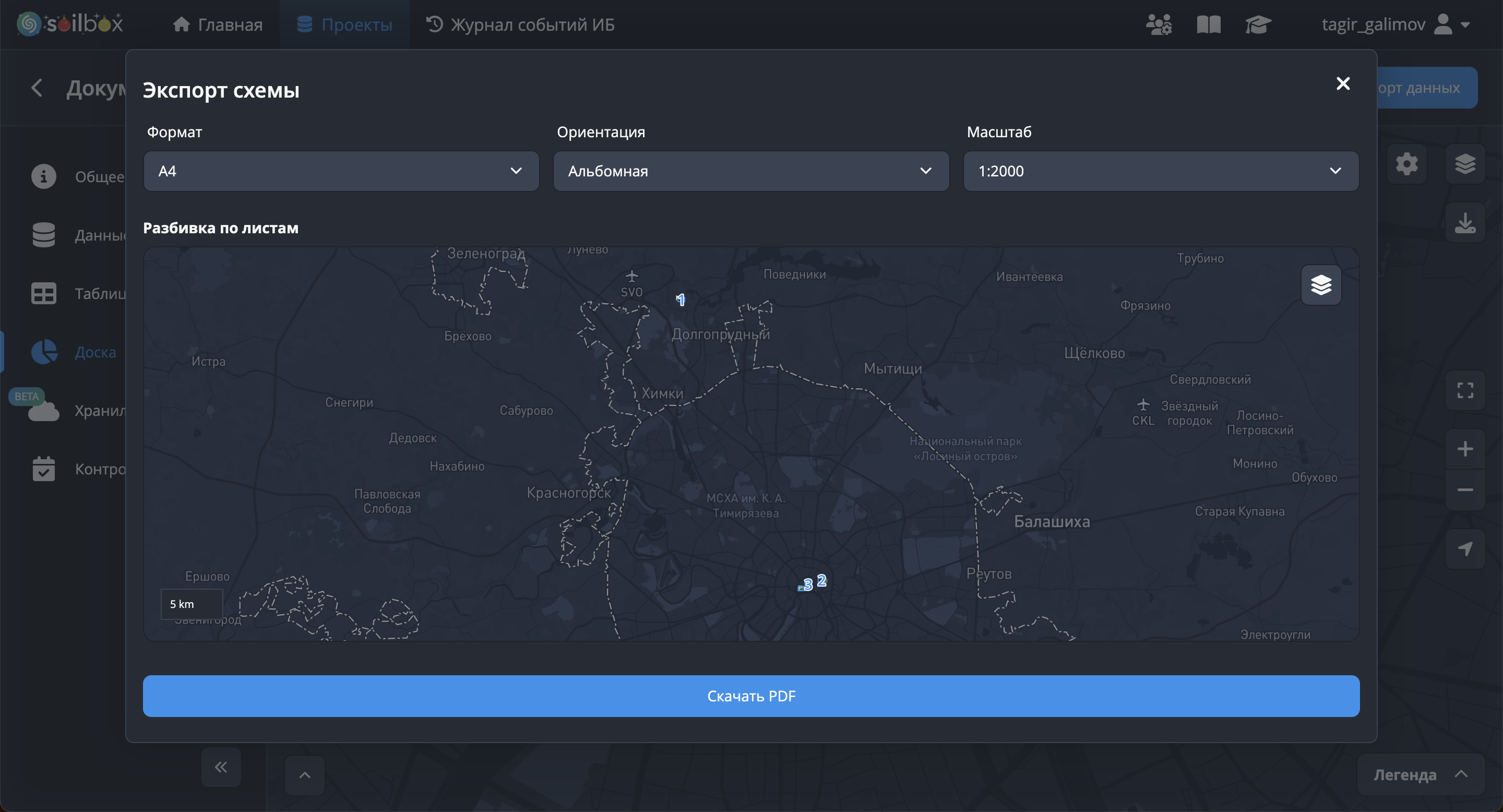

Настройки экспорта

В окне «Экспорт схемы» доступны параметры:

• Формат листа (например, A4);
• Ориентация (книжная / альбомная);
• Масштаб;
• Выбор подложки.

После выбора параметров нажмите «Скачать PDF» — файл будет сформирован и скачан на устройство.
